仪表简介：

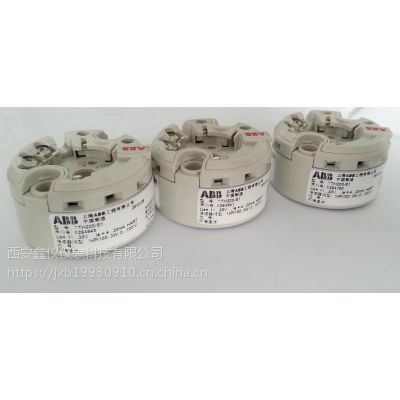

       ABB TTH300 温度变送器设计用于满足常规的单点及两点测量应用需求。此变送器采用 HART? 协议，可与各种传感器（RTD 和热电偶）和热套管一同订购，十分方便。ABB TTH300 以头部安装方式提供，适合在各式各样的连接头和外壳中安装。提供可 PC 编程的接口，方便您从 PC 进行组态。

特性和优势：

• 安装方便。 拆箱后即可安装到过程中为您节省大量成本

• 双支传感器支持功能，可作热备份或测量差值、平均值，传感器漂移监测

• ***的温度监控点性能

• 行业标准 DIN B 型 尺寸适合安装在任何连接头上

• 可靠的 EMC 性能，符合 NAMUR NE 21

• 采用开放的 HART / 4-20 mA 协议进行通信

技术规范：

         ●TTH300技术参数

               § 精度

               § 数字精度: 0.08 %

               § D/A 转换精度: 0.05 %

               § 整体精度: 0.1 K (Pt 100)

               § 长期稳定性： 0.05 %/年

         § 平均无故障运行时间：28 年，环境温度 60℃

          ●TTH300特点

      § 输入

         输入功能：单支/双支传感器，2XPt100三线电路

§ 热电阻(2-线, 3-线或 4-线)

§ 热电偶

§ 电阻信号(0…5000Ω)

§ 电压信号(-125…1100mV)

     § 输出

§ 2线技术

§ 4…20mA线性

§ HART

     § 测量误差

§ 0.1K

     § 参数可根据传感器调整

     § 传感器连续性和自监测

     § 供电电压监测

     § 断路监测和传感器腐蚀监测(NE89)

     § 防爆认证

§ 本安防爆:ATEX EEx ia(Zone 0),FM,CSA

§ 无火花防爆: ATEX EEx n A

     § 参数设置

§ FTD/DTM

§ SMART /VISION/DSV401

§ EDD

        1 技术数据

           1.1 输入

                1.1.1 电阻

                         RTD电阻

                         Pt100依据DIN IEC 60751、JIS、MIL；Ni依据DIN 43760；Cu

                         电阻值

                         0 ... 500Ω

                         0 ... 5000Ω

                传感器连接

                2-线、3-线、4-线制

                连接导线

                2-线、3-线、4-线传感器导线电阻(Rw)，每条导线为50Ω，依据NE 89(2003年3月)；

                (3-线平衡、2-线电路补偿，传感器导线电阻总计可达100 Ω)

                电流测量值：<300μA

                传感器短路：<5Ω(针对RTD)

                传感器断路(2-线、3-线、4-线温度电阻测量)

                   测量范围 0 ... 500Ω > 0.6 ... 10kΩ

                   测量范围 0 ... 5kΩ > 5.3 ... 10kΩ

               腐蚀检测依据NAMUR NE 89

                   3-线制电阻读数 > 50Ω

                   4-线制电阻读数 > 50Ω

               传感器故障信号

                  RTD：短路和断路

                  线性电阻测量：断路

            1.1.2 热电偶/电压

                     分度号：B、E、J、K、L、N、R、S、T、U、C、D(请参见“测量精度”)

                     电压

                     -125 mV ... 125 mV

                     -125 mV ... 1100 mV

                     连接导线

                     传感器线路电阻(Rw)，每条线路为1.5 kΩ，总计3 kΩ

                     传感器断路监控依据Namur NE 89

                     以1μA脉冲调制，在测量间隔范围之外

                     热电偶测量值 5.3 ... 10 kΩ(45%磁滞)

                     电压测量值 5.3 ... 10 kΩ(45%磁滞)

                  输入电阻：>10 MΩ

                  内置温度补偿传感器：Pt100，DIN IEC 60751 CI. B

                  传感器匹配

                     1点调整

                     2点调整

                 传感器故障信号

                    热电偶：断路

                    线性电压测量：断路

        1.2 输出

              转换特征

                 线性温度

                 线性电阻

                 线性电压

                 输出信号

                 可配置 4 ... 20 mA(标准)

                 可配置 20 ... 4 mA

                 (NE43动态范围：3.8 ... 20.5 mA)
